کلید محافظ جان با تشخیص نشت جریان , مدار را در کسری از ثانیه قطع کرده و مانع از صدمات جانی ناشی از نشت جریان میگردد. اساس عملکرد کلید محافظ جان بدین گونه است که با مقایسه جریان فاز و نول (رفت و برگشت مدار) در صورت مشاهده اختلاف سریعا مدار را قطع میکند.توجه داشته باشید که در مدارهای تک فاز جریان رفت و برگشت باید برابر باشد. اختلاف جریان فاز و نول ناشی از نشت جریان بر اثر اتصال های فاز با زمین اتفاق خواهد افتاد که جریان به جای عبور از سیم نول، از طریق زمین به منبع باز می گردد.
مشخصات کلید محافظ جان
انواع کلید محافظ جان
- تیپ A
- تیپ F
- نوع RCBO
تیپ A کلید محافظ جان: مناسب جریان AC و DC در محیط های تک فاز
تیپ F محافظ جان: برای طیف عملکردی فراتر از تیپ A بوده، مقاومت در برابر جریان با قدرت بیشتر از ۳۰۰۰A و ظرفیت جریان حامل تا ۱۰ میلیآمپر
نوع RCBO: این نوع از کلیدهای محافظ جان دارای ۳ تیپ A , AC , RCBO می باشد. استفاده از این مدل سبب صرفهجویی در فضا و عملکردی قدرتمندتر و یکپارچه در یک دستگاه قرار داده شده و در نهایت حافظت در برابر جان افراد، از خطوط و جلوگیری از آتش سوزی می شود.
مزایای کلید محافظ جان
- حفاظت از تجهیزات صنعتی
- حفاظت در برابر جان انسان ها به صورت مستقیم و غیر مستقیم
- جلوگیری از آتش سوزی
- حفاظت از تجهیزات صنعتی
- جلوگیری از برقگرفتگی
- صرفه جویی در برابر انرژی الکتریکی
- و …

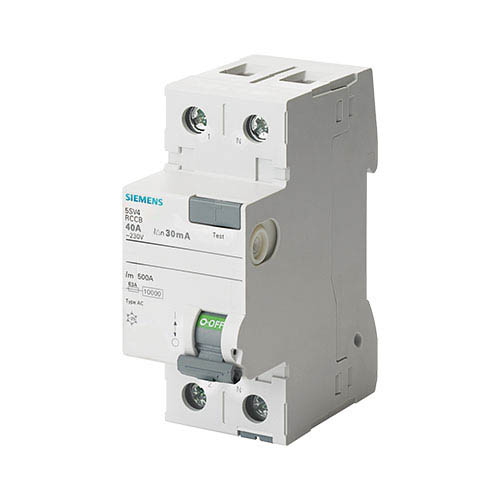

کلید محافظ جان ۲۳۰ ولت ۵SV4312-0 زیمنس دارای ۲ پل, ۲۵ آمپر, مناسب جریان AC و جریان ۲۳۰ ولت می باشد.
شرایط استفاده از کلیدهای محافظ جان
کلید های محافظ جان با قدرت قطع اتصال کوتاه های 6 کیلو آمپر و 10 کیلو آمپر و تحت دمای کاری 35- تا 70+ درجه سلسیوس موجود می باشند.
کلید های RCCB حفاظت اتصال کوتاه و اضافه بار ندارند به همین دلیل قبل از RCCB ها در مدار از کلید مینیاتوری استفاده می گردد.
کلید های محافظ جان در آمپر های 6 الی 100 آمپر ساخته می شوند.
در واحد های ساختمانی از کلید محافظ جان دوپل و در واحد های صنعتی از کلید های محافظ جان 4 پل استفاده می گردد.
میزان حساسیت یا جریان قطع خودکار کلید های محافظ جان از 10 تا 500 میلی آمپر با مدت زمان قطع تا حداکثر 150 میلی ثانیه می باشد.
