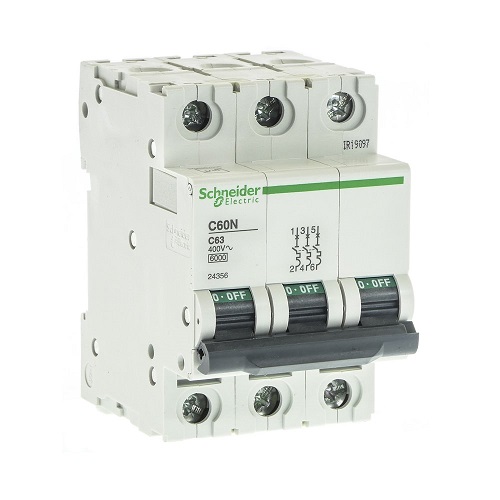

کلید مينياتوری سه فاز 63 آمپر اشنایدر

کلید مینیاتوری اشنایدر سه پل 24356 یکی از کلیدهای سری C60N با جریان نامی 63 آمپر و قدرت قطع 6 کیلو آمپر است. قدرت قطع کلید مینیاتوری نباید کمتر از حداکثر جریان اتصال کوتاه امکان پذیر در مدار باشد. محدوده تریپ مغناطیسی آن از 5 تا 10 برابر جریان نامی کلید است. این کلید عملیات حفاظت در برابر اتصال کوتاه و اضافه بار را روی سه فاز انجام می دهد. در کاتالوگ محصول، درجه حفاظت IP40 به صورت جداگانه برای بدنه یا محفظه کلید مینیاتوری ذکر شده است. یعنی بدنه این کلید در برابر نفوذ اشیاء و اجسام خارجی، اجسام سخت با قطر بیش از 1.5 میلی متر و سیم ها یا تسمه های با ضخامت بیش از یک میلی متر محافظت ایجاد می کند. توجه شود که درجه حفاظت کلید مینیاتوری باید با درجه حفاظت تابلو  همخوانی داشته باشد. ریل مورد نیاز جهت پشتیبانی نصب کلید مینیاتوری، ریل مینیاتوری DIN با عرض 35 میلی متر است. اتصالات کلیدهای مینیاتوری اشنایدر از طریق ترمینال تونلی برای کابل های افشان با سطح مقطع 16 میلی متر مربع یا کابل مفتولی با سطح مقطع 25 میلی متر مربع برای رنج جریان تا 25 آمپر و کابل های افشان با سطح مقطع 25 میلی متر مربع یا کابل مفتولی با سطح مقطع 35 میلی متر مربع برای رنج جریان 32 تا 63 آمپر است.
