کنتاکتور 80 آمپر اشنایدر LC1D80

کنتاکتور اشنایدر D80 یا کنتاکتور 80 امپری اشنایدر به دلیل استفاده محدود و خاص کمتر مورد استفاده قرار میگیرد این کنتاکتور اشنایدر قدرت تحمل شدت جریان 80 آمپر با ولتاژ 220 ولت سه فاز دارد.

کنتاکتور در واقع یک کلید یا سوئیچ کنترل شده الکتریکی است که با استفاده از ویژگی های الکترومغناطیسی عمل می کند.در واقع کنتاکت های موجود در آن در اثر القای الکترومغناطیسی به یکدیگر وصل و یا از هم جدا می شوند به این ترتیب جریان در مدار وصل و یا قطع می شود.معمولا در هر کنتاکتور سه کنتاکت برای تغییر حالت مدار و قطع و وصل وجود دارد. کنتاکتور در واقع نوعی کلید مغناطیسی است که تفاوت هایی با سایر کلید ها دارد.از جمله این تفاوت ها این است که اگر در یک وسیله الکتریکی که کلید آن وصل است برق قطع شود،بعد از وصل مجدد جریان برق تجهیز الکتریکی نیز روشن می می شود اما در مورد کنتاکتور وضعیت متفاوت است.در صورت وصل مجدد برق نیاز داریم که مجددا کنتاکتور را با دکمه استارت وصل کنیم.کنتاکتور در ابعاد و ظرفیت های متفاوتی برای مصارف گوناگون مانند کنترل موتورهای الکتریکی،سیستم های گرمایش و نورپردازی،بانک های خازنی و تجهیزات بسیاری در مصارف صنعتی ساخته و تولید می شود.

مزیت کنتاکتور اشنایدر D80

• کیفیت بسیار بسیار عالی و فوق العاده
• در دسترس بودن کنتاکتور های اشنایدر
• تغییر کم ظاهری نسبت به مدل های پیشین حتی زمانی که هنوز نام برند تله مکانیک روی کنتاکتور ها حک میشد

معایب کنتاکتور اشنایدر D80

• قیمت بالا و بسیار گران کنتاکتور اشنایدر 80 آمپر

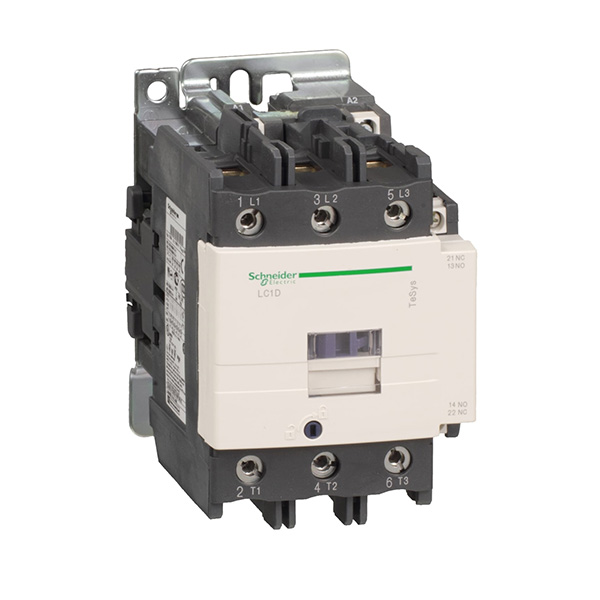

شکل ظاهری کنتاکتور اشنایدر LC1D80M7

کنتاکتور اشنایدر ۸۰ آمپر جزو کنتاکتور های رنج اندازه ایی چهارم است و ابعاد این کنتاکتور در طول و عرض و ارتفاع به ترتیب 130×85×127 میباشد و وزن این کنتاکتور تقریبا سنگین است. وزن کنتاکتور اشنایدر D80 عدد 1590 گرم میباشد.

کنتاکتور اشنایدر LC1D80M7 هم مانند تمام رنج های کوچکتر از خودش 2 کنتاکت باز و بسته کنترل دارد و اگر میخواهید کنتاکت های کنترل دیگری به آن اضافه کنیم چاره ایی غیر استفاده از کمکی های کنتاکتور نداریم. ترمینال کنتاکتور اشنایدر هم به هیچ عنوان شبیه هم رنج کره ایی خود نیست که از ۲ سمت ترمینال داشته باشد و ترمینال آن از یک سمت بیشتر نیست.

اندازه ترمینال های قدرت و کنترل کنتاکتور ۸۰ آمپر اشنایدر به این صورت است که ما میتوانیم ماکسیمم به ترمینال های قدرت و اصلی این کنتاکتور وایر نمره 25 با وایرشو نصب کنیم و همین استاندارد برای ترمینال کنترل کنتاکتور اشنایدر D80 وایر 2.5 با وایرشو میباشد.

نتیجه گیری

از این کنتاکتور اشنایدر در بسیاری از تابلو های فرمان در صنایع مختلف استفاده میشود . مثلا برای برق رسانی به جای خاصی یا راه اندازی ترانس های القایی و یا کنترل حرارت در هیتر های به نسبت بزرگ اما کار اصلی این کنتاکتور مثل کنتاکتور های قدرت دیگه راه اندازی الکتروموتور های ۳ فاز میباشد. در راه اندازی تکضرب الکتروموتور با کنتاکتور اشنایدر D80  ، نهایت رنج موتور ما نباید بالاتر از 37.5KW باشد ولی در راه اندازی الکتروموتور به سبک دوضرب با ۳ عدد کنتاکتور اشنایدریd80  ، بالاتر از رنج 75KW در الکتروموتور ، مجاز نیستیم استفاده کنیم.
