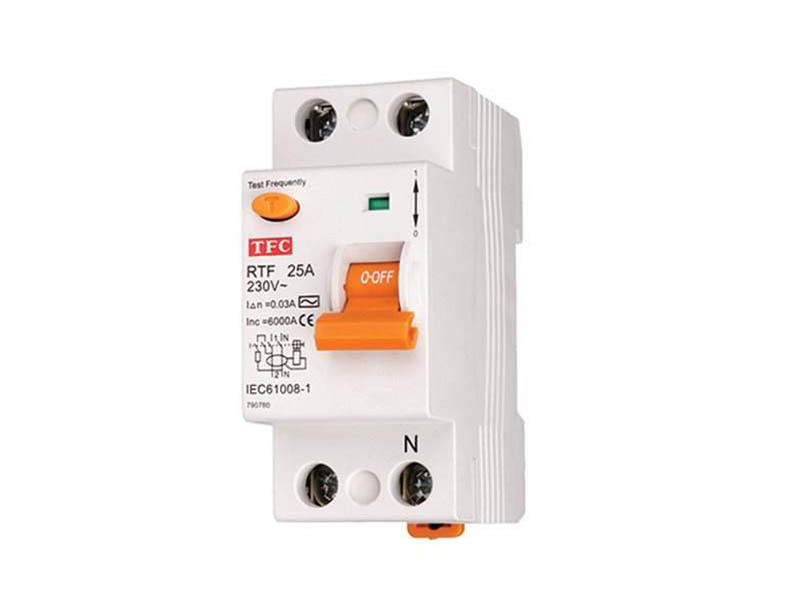

کلید محافظ جان تکفاز 25 آمپر AEG

کلید محافظ جان که با نام RCCB یا RCD نیز شناخته می‌شود، نوعی کلید می باشد که با محاسبه و قیاس جریان سیم‌های رفت و برگشت، اگر تفاوتی میان جریان رفت و برگشت وجود داشته باشد مدار را قطع می‌کند. در حالت عادی مدارهای الکتریکی، جریان رفت با جریان برگشت یکسان می باشند، ولی در صورتی که اختلاف جریان رفت و برگشت میان سیم فاز و نول (در مدارهای تک فاز) بیش از 30 میلی آمپر باشد کلید محافظ جان عمل خواهد کرد. میزان 30 میلی آمپر، بیشتر مصرف خانگی دارد و به مدل کلید محافظ جان بستگی دارد و یکی از مشخصه های اصلی انتخاب محافظ جان است که بر روی بدنه آن درج شده است.

1- کلیدهای محافظ جان خانگی با جریان نامی 16، 25، 32 آمپر ساخته می شوند .معمولاً از کلید محافظ جان 16 آمپر برای پمپ آب خانگی استفاده می شود. انتخاب آمپر مناسب برای کلید محافظ جان یک ساختمان باید متناسب با آمپر کنتور و کلید مینیاتوری اصلی صورت پذیرد.

2- کلید محافظت از جان در دو مدل تک فاز(به صورت دوپل فاز+نول) یا سه فاز(به صورت چهارپل سه فاز+نول) تولید می گردند.

3- مقدار جریان قطع خودکار کلید(حساسیت به جریان نشتی) در کلیدهای خانگی معمولاً 30 میلی آمپر و مدت زمان قطع حداکثر ۲۰۰ میلی ثانیه است که نقش محافظت از جان را بازی می کند. اگر حساسیت آن بیشتر از ۳۰ میلی آمپر باشد به عنوان حفاظت از تجهیزات صنعتی استفاده می شود.

4 –جهت تست عملکرد کلید محافظ جان، یک عدد کلید کوچک رنگی با عنوان test بر روی هر دو نوع تک فاز و سه فاز قرار دارد. در حالت ریز بار مدار (load) می توانید با فشردن این کلید، در صورتی که کلید محافظ جان عمل کرده و جریان را قطع کند، از سالم کلید محافظ جان اطمینان حاصل نمایید.

5 – با نشتی فاز با زمین، نول با زمین، فاز یا نول با فاز و نول های مدارهای مجاور و نول به ارت نیز کلید محافظ جان عمل می کند.

6 –در مدار تک فاز، هر دو سیم فاز و نول باید وارد کلید محافظ جان شوند. سیم نول ورودی به ترمینال N و سیم فاز به ترمینال L متصل می شوند. جهت بالا یا پایین ورودی سیم ها تأثیری در کارکرد کلید محافظ جان ندارد اما به جهت هماهنگی با سایر کلیدهای مینیاتوری، همه ورودی ها از بالا باشد بهتر است.

7 –از فاز خروجی کلید محافظ جان برای تغذیه سایر کلیدهای مینیاتوری مدار استفاده می شود و از نول خروجی آن جهت همبندی با نول مدار.
